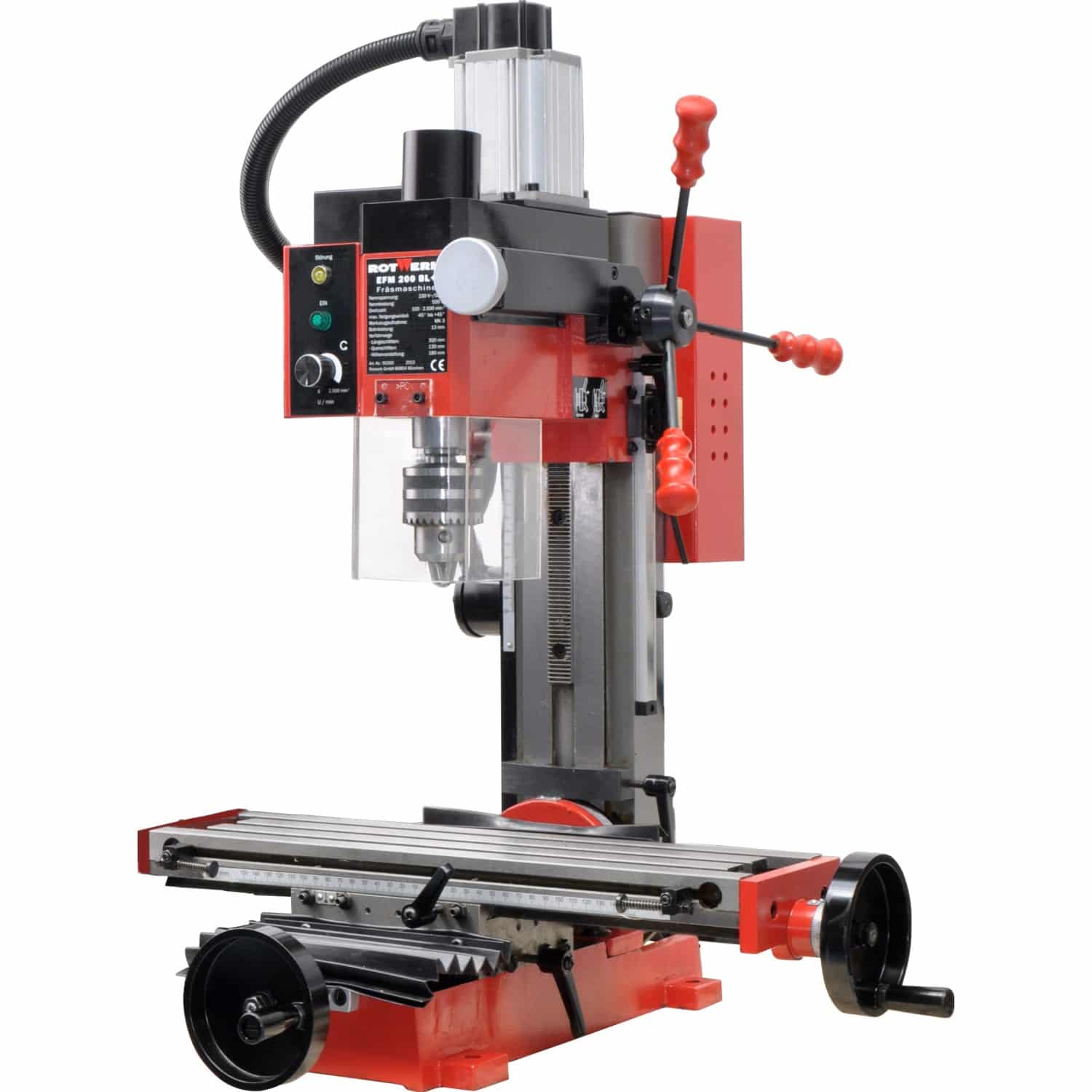

Rotwerk Bohr- und Fräsmaschine EFM 200 BL+: Präzision und Leistung für anspruchsvolle Werkstücke
Die Rotwerk Bohr- und Fräsmaschine EFM 200 BL+ ist die ideale Lösung für Heimwerker und ambitionierte Hobbyisten, die höchste Ansprüche an Präzision und Vielseitigkeit bei der Bearbeitung von Metall, Holz und Kunststoff stellen. Mit ihrer robusten Konstruktion und leistungsstarken Motorisierung ermöglicht sie exakte Bohrungen und Fräsungen für diverse Projekte, von Modellbau bis hin zu individuellen Werkstattanfertigungen.
Leistungsstarke Technik für vielfältige Anwendungen
Die EFM 200 BL+ zeichnet sich durch ihre fortschrittliche Technologie aus, die eine mühelose Bearbeitung unterschiedlichster Materialien garantiert. Der kraftvolle Elektromotor sorgt für eine konstante Kraftübertragung, selbst bei anspruchsvollen Fräsarbeiten. Die stufenlose Drehzahlregelung ermöglicht eine optimale Anpassung an das jeweilige Material und die gewünschte Bearbeitungsart, was zu sauberen und präzisen Ergebnissen führt. Ob Nuten fräsen, Löcher bohren oder Formen nachbearbeiten – diese Maschine ist ein zuverlässiger Partner.
Konstruktionsmerkmale für Stabilität und Bedienkomfort
Die Konstruktion der Rotwerk Bohr- und Fräsmaschine EFM 200 BL+ ist auf Langlebigkeit und präzise Führung ausgelegt. Der massive Gusskörper minimiert Vibrationen und gewährleistet so eine hohe Laufruhe und exakte Positionierung des Werkzeugs. Der schwenkbare Fräskopf erweitert das Anwendungsspektrum erheblich, indem er auch schräge Bohrungen und Fräsungen ermöglicht. Die intuitive Bedienung der Maschine, inklusive der leicht zugänglichen Bedienelemente und der präzisen Tiefeneinstellung, trägt maßgeblich zu einem effizienten und sicheren Arbeitsablauf bei.
Vorteile der Rotwerk Bohr- und Fräsmaschine EFM 200 BL+
- Hohe Präzision: Ermöglicht exakte Bohr- und Fräsarbeiten durch stabile Konstruktion und präzise Führungselemente.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Materialien wie Metall, Holz und Kunststoff.
- Leistungsstarker Motor: Bietet ausreichende Kraftreserven für anspruchsvolle Bearbeitungen.
- Stufenlose Drehzahlregelung: Optimale Anpassung der Schnittgeschwindigkeit an das jeweilige Material.
- Schwenkbarer Fräskopf: Erweitert die Bearbeitungsmöglichkeiten um schräge Winkel.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und hohe Betriebssicherheit.
- Benutzerfreundliche Bedienung: Intuitive Steuerungselemente und präzise Einstellmöglichkeiten erleichtern die Handhabung.
- Kompakte Bauform: Passt auch in kleinere Werkstätten und ermöglicht eine einfache Positionierung.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Motorleistung (Aufnahme) | 750 Watt |
| Motorleistung (Abgabe) | 370 Watt |
| Netzanschluss | 230 V / 50 Hz |
| Spindelaufnahme | MK2 |
| Spindeldrehzahl (stufenlos) | 100 – 1.100 U/min (niedrig), 200 – 2.200 U/min (hoch) |
| Schwenkbereich Fräskopf | ± 45° |
| Verstellweg Pinole | 50 mm |
| Verstellweg Tisch (X/Y) | 300 mm / 125 mm |
| Max. Bohrdurchmesser Stahl | 20 mm |
| Max. Fräserdurchmesser Nuten | 16 mm |
| Max. Fräserdurchmesser Kopffräsen | 63 mm |
| T-Nutengröße | 12 mm |
| Abstand Spindelachse zu Tisch | 180 – 280 mm |
| Abstand Spindelstock zu Tisch | 320 mm |
| Tischgröße | 420 mm x 125 mm |
| Motor Gehäuse & Standfuß | Hochwertiger Gusseisen-Verbund für maximale Vibrationsdämpfung und Laufruhe. Die präzise Bearbeitung der Oberflächen gewährleistet eine stabile Basis. |
| Spindel und Lagerung | Präzisionsgelagerte Spindel für geringes Rundlaufspiel und hohe Standzeit der Werkzeuge. Dies ermöglicht feinste Bearbeitungsergebnisse. |
| Bedienkonsole & Verstellhebel | Ergonomisch gestaltet für einfache und sichere Handhabung. Alle wichtigen Funktionen sind schnell erreichbar und feinfühlig zu bedienen. |
| Kühlung | Die Maschine verfügt über eine effektive Kühlmittelpumpe, die während des Fräsvorgangs für Kühlung sorgt und die Standzeit der Werkzeuge verlängert. |
| Sicherheitseinrichtungen | Integrierter Not-Aus-Schalter sowie eine Sicherheitsabdeckung am Bohrfutter gewährleisten einen sicheren Betrieb. |
Material- und Konstruktionsmerkmale
Die Rotwerk Bohr- und Fräsmaschine EFM 200 BL+ setzt auf eine durchdachte Materialauswahl und solide Konstruktion, um höchste Ansprüche an Präzision und Langlebigkeit zu erfüllen. Der Maschinenkörper, einschließlich des schweren Sockels und des stabilen Frästisches, besteht aus hochwertigem Grauguss. Dieses Material ist bekannt für seine ausgezeichneten Dämpfungseigenschaften, wodurch unerwünschte Vibrationen während des Betriebs minimiert werden. Dies ist essenziell für saubere Schnittflächen und die Langlebigkeit der Schneidwerkzeuge. Die präzise Bearbeitung der Gussflächen sorgt für eine exakte Führung der beweglichen Teile und gewährleistet somit höchste Wiederholgenauigkeit bei den durchgeführten Arbeiten. Die Spindel ist präzisionsgelagert, um ein minimales Rundlaufspiel zu garantieren. Dies ist entscheidend für filigrane Fräsungen und das präzise Bohren kleinster Durchmesser. Die Oberflächen der beweglichen Achsen sind gehärtet und geschliffen, was einen reibungslosen Lauf und Widerstandsfähigkeit gegen Verschleiß gewährleistet.
Design und Ergonomie
Das Design der EFM 200 BL+ ist auf Funktionalität und Benutzerfreundlichkeit ausgerichtet. Die Maschine verfügt über einen schwenkbaren Fräskopf, der in einem Winkelbereich von ± 45 Grad verstellt werden kann. Dies eröffnet vielfältige Möglichkeiten für die Bearbeitung von schrägen Flächen und das Herstellen von Fasen. Der Arbeitstisch ist sowohl längs (X-Achse) als auch quer (Y-Achse) verfahrbar und mit T-Nuten ausgestattet, die eine sichere Befestigung von Werkstückspannern und Vorrichtungen ermöglichen. Die Handräder für die Tischverstellung sind griffig und ermöglichen eine feinfühlige Einstellung. Die Pinolenverstellung zur Tiefenbegrenzung ist präzise skalierbar und erleichtert das wiederholte Anfahren gleicher Bohrtiefen. Alle Bedienelemente sind gut zugänglich platziert und intuitiv verständlich, was zu einem sicheren und effizienten Arbeitsablauf beiträgt. Eine integrierte Arbeitsleuchte kann optional für eine bessere Ausleuchtung des Arbeitsbereichs sorgen.
Einsatzgebiete und Anwendungsbereiche
Die Rotwerk Bohr- und Fräsmaschine EFM 200 BL+ ist ein vielseitiges Werkzeug für eine breite Palette von Anwendungen in der Werkstatt, im Modellbau, in der Ausbildung und für anspruchsvolle Heimwerkerprojekte. Sie eignet sich hervorragend für:
- Präzisionsbohrungen: Ob Durchgangs- oder Sacklöcher, die Maschine ermöglicht genaue Bohrungen in Metall, Holz und Kunststoffen mit verschiedenen Durchmessern.
- Nuten- und Taschenfräsen: Die EFM 200 BL+ ist ideal zum Erstellen von präzisen Nuten, Taschen und Aussparungen in Werkstücken.
- Fasen und Anfasen: Dank des schwenkbaren Fräskopfes können Kanten einfach und exakt gefast werden.
- Modellbau: Für den Bau von Modellen, wo hohe Präzision und feine Details gefordert sind, bietet die Maschine die nötige Genauigkeit.
- Reparatur- und Anpassungsarbeiten: Kleinere Reparaturen oder individuelle Anpassungen an Bauteilen können mit dieser Maschine effizient durchgeführt werden.
- Prototypenbau: Die vielseitigen Fräsfunktionen sind auch für den schnellen Bau von Prototypen und Einzelteilen wertvoll.
FAQ – Häufig gestellte Fragen zu Rotwerk Bohr- und Fräsmaschine EFM 200 BL+
Welche Materialien kann die Rotwerk EFM 200 BL+ bearbeiten?
Die Rotwerk Bohr- und Fräsmaschine EFM 200 BL+ ist für die Bearbeitung einer Vielzahl von Materialien ausgelegt, darunter Metalle wie Stahl und Aluminium, verschiedene Holzarten sowie Kunststoffe. Die stufenlose Drehzahlregelung ermöglicht eine optimale Anpassung an die jeweilige Materialhärte und Bearbeitungsart.
Ist die Maschine für den professionellen Einsatz geeignet?
Die EFM 200 BL+ ist primär für ambitionierte Heimwerker, Hobbyisten und den Einsatz in kleineren Werkstätten konzipiert. Ihre robuste Bauweise und Präzision ermöglichen zwar auch anspruchsvolle Arbeiten, für den Dauereinsatz unter industriellen Bedingungen empfehlen wir spezialisierte Maschinen.
Wie wird die Drehzahl der Spindel eingestellt?
Die Drehzahl der Spindel wird bei der Rotwerk EFM 200 BL+ stufenlos über ein Bedienfeld eingestellt. Es stehen zwei Drehzahlbereiche zur Verfügung, zwischen denen bequem umgeschaltet werden kann, um eine breite Spanne an Schnittgeschwindigkeiten abzudecken.
Welche Werkzeuge können mit der Maschine verwendet werden?
Die Maschine verfügt über eine MK2-Spindelaufnahme, was die Verwendung einer breiten Palette von Bohrern und Fräsern ermöglicht, die für diese Aufnahme konzipiert sind. Achten Sie stets auf die passende Werkzeugwahl für das zu bearbeitende Material.
Ist die Kühlmittelversorgung standardmäßig integriert?
Ja, die Rotwerk Bohr- und Fräsmaschine EFM 200 BL+ ist mit einer integrierten Kühlmittelpumpe ausgestattet. Diese sorgt während des Fräsvorgangs für die notwendige Kühlung des Werkzeugs und Werkstücks, was die Lebensdauer der Werkzeuge verlängert und die Schnittqualität verbessert.
Wie wird das Werkstück auf dem Tisch befestigt?
Das Werkstück wird auf dem T-Nuten-Tisch der Maschine befestigt. Die vorhandenen T-Nuten ermöglichen die Montage von Spannpratzen, Schraubstöcken oder anderen Spannvorrichtungen, um das Werkstück sicher und präzise für die Bearbeitung zu fixieren.
Kann die Maschine auch zum Gewindeschneiden verwendet werden?
Das Gewindeschneiden ist mit dieser Maschine bedingt möglich, erfordert jedoch die entsprechende Ausrüstung und Erfahrung. Die präzise Steuerung der Spindeldrehzahl und die Möglichkeit der Tiefenbegrenzung sind hierbei hilfreich. Für professionelles und häufiges Gewindeschneiden sind spezialisierte Maschinen verfügbar.
