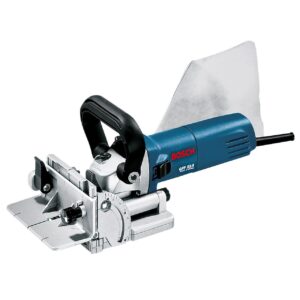

Was ist eine Flachdübelfräse und wie funktioniert sie?

Die Flachdübelfräse, oft auch Nutfräse oder nach dem ursprünglichen Erfinder Lamellofräse genannt, ist ein elektrisches Handwerkzeug, das speziell für die Holzbearbeitung entwickelt wurde. Ihr primärer Zweck ist das Einfräsen von halbmondförmigen Nuten in die Kanten oder Flächen von Holzwerkstoffen. In diese Nuten werden anschließend die sogenannten Flachdübel, also kleine ovale Holzplättchen, mit Leim eingesetzt. Werden nun zwei derart vorbereitete Werkstücke zusammengefügt, entsteht eine extrem belastbare, unsichtbare und formschlüssige Verbindung.

Der technische Aufbau der Maschine

Um die Funktion in Gänze zu verstehen, lohnt sich ein Blick auf die Kernkomponenten der Maschine. Im Inneren arbeitet ein leistungsstarker Elektromotor, der in der Regel zwischen 700 und 900 Watt leistet. Dieser treibt über ein Winkelgetriebe das Fräsblatt an. Das Fräsblatt selbst ist ein kleines Kreissägeblatt, meist mit einem Durchmesser von 100 Millimetern und einer Schnittbreite von exakt 4 Millimetern, bestückt mit Hartmetallzähnen.

Der Fräser ist von einer massiven Bodenplatte und einem schwenkbaren Frontanschlag umgeben. Wenn du die Maschine einschaltest und gegen das Werkstück drückst, taucht das rotierende Fräsblatt aus dem Gehäuse heraus und fräst die Nut in das Holz. Eine integrierte Rückholfeder sorgt dafür, dass das Blatt nach dem Fräsvorgang sofort wieder sicher im Gehäuse verschwindet. Dieses Tauchprinzip ist das eigentliche Herzstück der Maschine und muss absolut leichtgängig und spielfrei funktionieren, um präzise Ergebnisse zu liefern.

Das Geheimnis der Holzverbindung

Die Magie dieser Verbindungstechnik liegt nicht nur in der Maschine, sondern im Flachdübel selbst. Diese Plättchen bestehen aus Buchenholz, das unter hohem Druck maschinell zusammengepresst wurde. Die Holzfasern verlaufen dabei diagonal, was dem Plättchen eine enorme Stabilität gegen Scherkräfte verleiht. Wenn du wasserbasierten Holzleim in die gefräste Nut gibst und den Flachdübel einsetzt, passiert etwas Entscheidendes: Das gepresste Buchenholz nimmt die Feuchtigkeit des Leims auf und quillt auf. Dadurch verklemmt sich der Dübel bombenfest in der Nut. Das Ergebnis ist eine Verbindung, die mechanische Festigkeit mit chemischer Verklebung vereint.

Die wichtigsten Einsatzbereiche in der Werkstatt

Die Vielseitigkeit dieses Werkzeugs macht es zu einer der wichtigsten Anschaffungen für den modernen Möbelbau. Wo früher aufwendige Zinken oder fehleranfällige Runddübel zum Einsatz kamen, bietet die Flachdübelfräse heute schnelle und reproduzierbare Lösungen.

Möbelbau und Korpuskanten

Der klassische Einsatzort ist der Bau von Schränken, Regalen und Kommoden. Wenn du Seitenwände mit Böden oder Deckeln verbinden möchtest, stößt du schnell auf das Problem, dass Schrauben unschön aussehen und das Holz spalten können. Mit der Maschine fräst du einfach im entsprechenden Raster Nuten in die Stirnseiten der Böden und die entsprechenden Gegenstücke in die Flächen der Seitenwände. Die Flachdübel erlauben dir beim Verleimen ein minimales seitliches Verschieben. Dieses kleine Maß an Spielraum ist extrem wertvoll, da du die Kanten der Werkstücke vor dem Anziehen der Zwingen absolut bündig ausrichten kannst.

Bilderrahmen und Gehrungsverbindungen

Gehrungen, also meist im 45-Grad-Winkel geschnittene Holzverbindungen, sind ohne Hilfsmittel sehr schwer zu verleimen. Der Leim wirkt auf der schrägen Schnittfläche wie ein Schmiermittel, und die Teile verrutschen beim Ansetzen der Zwingen unweigerlich. Setzt du jedoch in jede Gehrungsfläche einen Flachdübel ein, wird das Verrutschen komplett unterbunden. Zudem vergrößert der Dübel die Leimfläche im Inneren des Holzes, was die ansonsten oft schwache Gehrungsverbindung enorm verstärkt. Hierfür nutzt du den stufenlos verstellbaren Winkelanschlag deiner Maschine.

Schattenfugen sägen

Ein oft übersehener, aber hochgradig nützlicher Einsatzbereich ist das Sägen von Schattenfugen. Wenn du beispielsweise eine Holzdecke einziehst oder Paneele an der Wand befestigst, benötigt das Holz Platz zum Arbeiten. Zwischen Paneel und Wand wird daher eine Schattenfuge gelassen. Viele Flachdübelfräsen lassen sich so einstellen, dass sie als kleine Tauchsäge fungieren. Du fährst mit der Grundplatte an der Wand entlang und das Fräsblatt schneidet eine absolut parallele Fuge in das Holz.

Flachdübel Größen und ihre korrekte Verwendung

Damit du für jede Holzdicke und jede Belastung die richtige Verbindung schaffen kannst, gibt es die Holzplättchen in verschiedenen standardisierten Größen. Die drei gängigsten Größen decken fast 95 Prozent aller Anwendungsfälle im Heimbereich und in der Tischlerei ab.

An deiner Maschine findest du ein Einstellrad oder einen Schieberegler mit den Bezeichnungen 0, 10 und 20. Wenn du diese Einstellung änderst, verändert sich der mechanische Tiefenanschlag im Inneren des Geräts. Das bedeutet, das Fräsblatt taucht exakt so tief in das Holz ein, dass der jeweilige Dübel zur Hälfte in der Nut verschwindet. Die andere Hälfte ragt heraus und greift später in das Gegenstück. Für besonders dicke Werkstücke (ab etwa 25 mm) empfiehlt es sich, zwei Nuten übereinander zu fräsen, um die Stabilität weiter zu erhöhen.

Kaufberatung: Darauf musst du bei der Auswahl zwingend achten

Der Markt bietet Modelle von unter fünfzig Euro bis hin zu weit über tausend Euro. Doch welche Kriterien trennen ein Frustwerkzeug von einer Maschine, die dir Jahrzehnte treue Dienste leistet? Die Antwort liegt in der Präzision der Bauteile und der Ergonomie.

Leistung, Motor und Laufkultur

Die reine Wattzahl ist nicht das einzige Kriterium. Ein Motor mit 700 Watt reicht für das Einfräsen in Weichholz und normale Spanplatten völlig aus. Wer jedoch häufig in extrem harte Hölzer wie Eiche, Buche oder gar exotische Harthölzer fräst, sollte sich im Bereich von 800 bis 900 Watt umsehen. Noch wichtiger als die Leistung ist die Laufkultur. Hochwertige Maschinen laufen sanft an und vibrieren kaum. Starke Vibrationen übertragen sich auf deine Hände und, was viel schlimmer ist, auf das Fräsbild. Eine vibrierende Maschine schlägt die Nut breiter aus als die vorgesehenen 4 Millimeter, was dazu führt, dass der Flachdübel später wackelt und die Verbindung an Festigkeit verliert.

Tauchmechanismus und spielfreie Führung

Das wichtigste mechanische Bauteil ist die Führung des Motorgehäuses auf der Grundplatte. Wenn du die Maschine in das Holz drückst, gleitet der Motorblock über Führungssäulen nach vorne. Dieser Vorgang muss absolut geschmeidig und ohne Hakeln vonstattengehen. Günstige Modelle neigen hier zum Verkanten. Zudem darf der Motorblock auf der Führung kein seitliches Spiel haben. Kannst du das Gehäuse nach links oder rechts wackeln, während die Grundplatte fest auf dem Tisch steht, wird die Nut schief. Prüfe dies vor dem Kauf sehr genau.

Anschläge und Winkelverstellung

Um Nuten in Flächen oder auf Gehrungen zu fräsen, nutzt du den verstellbaren Frontanschlag. Dieser sollte aus massivem Aluminiumguss bestehen, nicht aus dünnem Blech oder Kunststoff. Er muss sich stufenlos im Winkel verstellen lassen, meist von 0 bis 90 Grad. Bei professionellen Maschinen lässt sich der Anschlag oft über eine Zahnstangenführung in der Höhe verstellen. Das garantiert, dass der Anschlag auf beiden Seiten absolut parallel zum Fräsblatt bleibt. Ein Anschlag, der auch nur um einen Millimeter schief steht, ruiniert die Bündigkeit deiner gesamten Möbelkonstruktion.

Staubabsaugung und Sauberkeit

Beim Fräsen entstehen extrem feine Späne und sehr viel Staub. Ein verstopfter Auswurfschacht führt dazu, dass das Fräsblatt den Staub in der Nut verdichtet. In der Folge taucht die Maschine nicht mehr tief genug ein, und die Verbindung passt später nicht zusammen. Achte darauf, dass die Maschine über einen großzügig dimensionierten Auswurf verfügt. Ein mitgelieferter Spänesack ist ein guter Anfang für schnelle Arbeiten, aber die Möglichkeit, einen Werkstattsauger direkt anzuschließen, ist für ausgedehnte Projekte unerlässlich.

Schritt-für-Schritt Anleitung: So fräst du die perfekte Verbindung

Das Werkzeug kann noch so präzise sein, die Qualität des Ergebnisses hängt letztlich von deiner Arbeitsweise ab. Mit einer strukturierten Herangehensweise gelingen dir Verbindungen, die von denen eines professionellen Schreiners nicht zu unterscheiden sind.

Vorbereitung und präzises Anzeichnen

Der erste und wichtigste Schritt ist das sogenannte Schreinerdreieck. Lege die Holzteile genau so nebeneinander oder aufeinander, wie sie später verleimt werden sollen. Zeichne nun mit einem weichen Bleistift ein großes Dreieck über die Verbindungsstelle, das beide Werkstücke überlappt. So weißt du auch nach Stunden noch exakt, welche Kante an welche Fläche gehört und wo oben und unten ist.

Markiere nun die Positionen für die Flachdübel. Bei einer Korpusverbindung empfiehlt sich ein Abstand von etwa 5 Zentimetern zum Rand und danach alle 10 bis 15 Zentimeter ein weiterer Dübel. Du musst nicht millimetergenau messen. Es reicht völlig, wenn du mit einem Bleistift einen deutlichen Strich über beide Kanten ziehst, die zusammengehören. Dieser Strich ist deine Referenzlinie für die Maschine.

Die Maschine einstellen und ansetzen

Stelle die Maschine auf die richtige Dübelgröße (meist 20 für Möbel) ein. Justiere den Höhenanschlag. Wenn du beispielsweise 18 mm starkes Holz verwendest, stellst du den Anschlag so ein, dass das Fräsblatt genau in der Mitte, also bei 9 mm, austritt. Dies stellt sicher, dass die Kraft später gleichmäßig im Holz verteilt wird.

Schließe die Absaugung an. Setze die Maschine nun so auf das Werkstück auf, dass die Mittenmarkierung an der Grundplatte deiner Maschine exakt mit deinem gezeichneten Bleistiftstrich übereinstimmt. Drücke die Maschine mit einer Hand fest auf die Oberfläche, damit sie nicht kippeln kann. Schalte den Motor ein, warte kurz, bis die volle Drehzahl erreicht ist, und drücke dann den Motorblock mit einer fließenden, gleichmäßigen Bewegung bis zum Anschlag in das Holz. Lass die Maschine durch die Federkraft wieder zurückgleiten und schalte sie erst dann ab.

Tipps für das Verleimen und den Zusammenbau

Wenn alle Nuten gefräst sind, reinige sie mit Druckluft oder einem Pinsel von restlichem Staub. Gib nun den Holzleim an. Hier wird oft ein Fehler gemacht: Der Leim gehört nicht nur auf den Flachdübel, sondern vor allem in die Nut. Nutze eine Leimflasche mit schmaler Spitze und gib eine angemessene Menge in die Fräsung. Streiche zusätzlich die Holzkanten, die aufeinandertreffen, leicht mit Leim ein.

Setze die Flachdübel in eine Seite ein. Sie sollten leicht hineinpassen. Nun steckst du die Gegenstücke auf. Dank der Form der Dübel hast du jetzt noch die Möglichkeit, die Werkstücke in Längsrichtung um etwa ein bis zwei Millimeter zu verschieben. Nutze diesen Puffer, um die Kanten mit den Fingern zu erfühlen und absolut bündig zu ziehen. Setze dann die Schraubzwingen an und ziehe sie mit moderatem Druck fest. Wische austretenden Leim sofort mit einem feuchten Tuch ab, bevor er aushärtet und die Holzporen versiegelt, was spätere Oberflächenbehandlungen wie Ölen oder Beizen erschweren würde.

Pflege und Wartung deiner Maschine

Holzbearbeitungsmaschinen arbeiten in einer rauen Umgebung voller Staub und Harz. Eine regelmäßige Pflege erhöht die Lebensdauer und erhält die Fräspräzision.

Reinigung nach dem Einsatz

Befreie die Maschine nach jedem Projekt gründlich von Staub. Nutze dazu einen Pinsel oder Druckluft. Achte besonders auf die Führungsschienen des Eintauchmechanismus. Hier darf sich kein Staub ablagern, da dieser mit der Zeit verkrustet und das geschmeidige Gleiten verhindert. Sollten die Schienen schwergängig werden, reinige sie mit einem harzlösenden Mittel und trage ein trockenes Gleitspray (zum Beispiel auf PTFE-Basis) auf. Verwende niemals ölige Schmiermittel, da diese den Holzstaub magisch anziehen und sofort verklumpen.

Den Fräser prüfen und wechseln

Das Hartmetall-Fräsblatt wird mit der Zeit stumpf, besonders bei der Bearbeitung von Plattenmaterialien wie MDF oder beschichteten Spanplatten, die viele Bindemittel enthalten. Ein stumpfer Fräser reißt das Holz aus, verbrennt die Kanten durch hohe Reibung und überlastet den Motor. Kontrolliere die Zähne regelmäßig. Sie müssen scharfkantig und frei von dunklen Harzablagerungen sein. Harz kannst du mit speziellen Reinigern entfernen. Ist das Blatt stumpf, solltest du es ersetzen. Der Wechsel ist meist einfach und wird über eine Spindelarretierung und einen Inbusschlüssel durchgeführt, ähnlich wie beim Wechseln eines Winkelschleifer-Blatts.

Fehlervermeidung: Die häufigsten Anfängerfehler

Auch wenn die Bedienung der Maschine relativ leicht zu erlernen ist, gibt es einige Stolperfallen, die das Ergebnis beeinträchtigen können.

Verrutschen beim Eintauchen

Der häufigste Fehler ist das seitliche Verrutschen der Maschine in dem Moment, in dem das Fräsblatt das Holz berührt. Das liegt an der Drehrichtung des Blattes, welches dazu neigt, die Maschine leicht zur Seite zu ziehen. Um dies zu verhindern, verfügen gute Maschinen über kleine, spitze Anti-Rutsch-Stifte (oft aus Gummi oder Metall) an der Frontplatte. Drücke die Maschine stets fest und vollflächig an das Werkstück, bevor du den Fräsvorgang startest. Halte das Werkstück zudem immer mit Zwingen fest auf der Werkbank verankert, versuche nie, ein Brett mit der einen Hand zu halten und mit der anderen zu fräsen.

Die Maschine zu früh absetzen

Ein weiterer Fehler ist das Herausziehen der Maschine, während das Fräsblatt noch im Holz ist, oder das Kippen der Maschine am Ende des Fräsvorgangs. Sobald du den Anschlag erreicht hast, reduziere den Druck und lass die Rückholfeder die Arbeit machen. Die Grundplatte muss während des gesamten Zurückfahrens plan auf dem Holz bleiben. Kippst du die Maschine zu früh an, fräst du den Rand der Nut unsauber auf, und der Dübel findet später keinen perfekten Halt mehr.

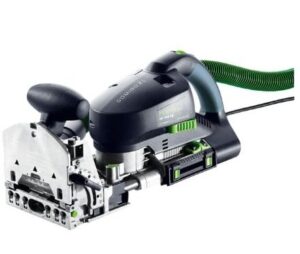

Vergleich: Flachdübelfräse vs. Oberfräse vs. Dübelmaschine

Oft steht man vor der Frage, welches Werkzeug für Holzverbindungen die beste Investition ist. Jede Maschine hat ihre spezifischen Stärken.

Die Flachdübelfräse gewinnt ganz klar in der Kategorie Geschwindigkeit und Fehlertoleranz. Das kleine seitliche Spiel, das die ovale Nut bietet, ist beim Verleimen von großen Korpussen ein unschätzbarer Vorteil gegenüber starren Runddübeln.

Häufig gestellte Fragen (FAQ)

Kann ich mit der Flachdübelfräse auch normales Holz sägen?

Die Maschine ist in erster Linie für das Tauchfräsen konstruiert. Du kannst sie bedingt nutzen, um Schattenfugen zu sägen oder überstehende Kanten an Laminat zu kappen, sofern die Maschine über eine entsprechende Einstellmöglichkeit verfügt. Für normale Trennschnitte durch Holzbretter ist sie jedoch nicht geeignet. Das kleine Sägeblatt, die geringe Motorleistung im Vergleich zu einer Handkreissäge und der blockierende Tauchmechanismus schließen den Einsatz als klassische Säge aus.

Welche Holzdicke brauche ich mindestens für Flachdübel?

Das hängt stark von der Größe des verwendeten Flachdübels ab. Für den kleinsten gängigen Dübel (Größe 0) sollte das Holzmaterial eine absolute Mindestdicke von 8 Millimetern aufweisen. Besser sind 10 Millimeter. Ist das Holz dünner, fräst du mit dem 4 Millimeter breiten Blatt so viel Material weg, dass die verbleibenden Stege an den Seiten zu schwach werden. Das Holz würde beim Eintreiben des Dübels oder beim Aufquellen des Leims unweigerlich aufplatzen und reißen.

Passen Lamello-Plättchen in jede Fräse?

Ja, die Größen für Flachdübel sind standardisiert. Das Fräsblatt jeder handelsüblichen Flachdübelfräse hat eine Schnittbreite von 4 Millimetern. Das bedeutet, du kannst die originalen Holzplättchen des Erfinders oder auch Plättchen von Drittherstellern problemlos in Nuten einsetzen, die du mit Maschinen anderer Marken gefräst hast. Achte beim Kauf der Plättchen lediglich auf das FSC-Zertifikat und eine saubere Stanzung ohne ausgefranste Ränder.

Brauche ich zwingend eine Absaugung?

Aus gesundheitlichen Gründen und für die Langlebigkeit der Maschine lautet die Antwort ganz klar: Ja. Holzstaub, insbesondere von Harthölzern wie Buche oder Eiche, ist stark gesundheitsgefährdend. Ein mitgelieferter Staubsack fängt zwar die gröbsten Späne ab, den gefährlichen Feinstaub drückt er jedoch durch das Gewebe in die Raumluft. Ein angeschlossener Werkstattsauger mit entsprechender Filterklasse schützt nicht nur deine Lunge, sondern hält auch die Nut frei von Spänen, was das passgenaue Einsetzen der Dübel garantiert.

Wie lange muss der Leim bei Flachdübeln trocknen?

Da das System auf das Aufquellen des komprimierten Buchenholzes angewiesen ist, benötigst du einen wasserbasierten Weißleim. Der Leim zieht in das Holz ein, das Plättchen quillt auf und verklemmt sich. Dieser Prozess beginnt sofort. Die offene Zeit, in der du die Werkstücke noch korrigieren kannst, beträgt meist nur 5 bis 10 Minuten. Die Zwingen solltest du bei normaler Raumtemperatur für mindestens 45 bis 60 Minuten fest angesetzt lassen. Die volle Endfestigkeit und Belastbarkeit erreicht die Verbindung, wie bei den meisten Holzleim-Arbeiten, nach etwa 24 Stunden.
